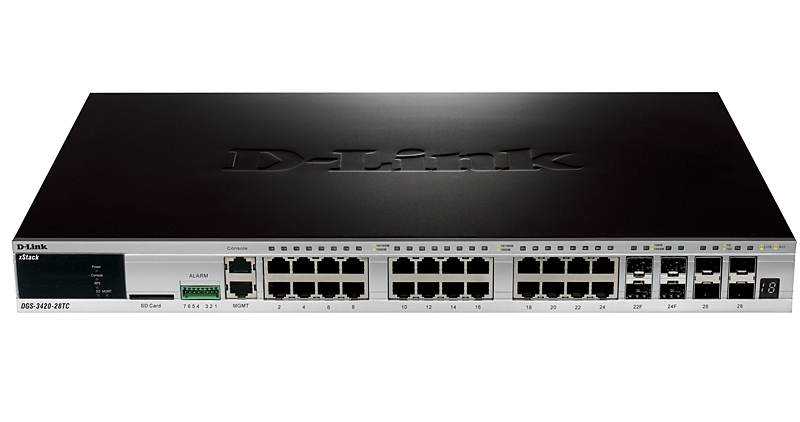

DGS-3420-28TCEOL

Управляемый L3 стекируемый коммутатор с 20 портами 10/100/1000Base-T, 4 комбо-портами 100/1000Base-T/SFP и 4 портами 10GBase-X SFP+

Описание

Коммутаторы нового поколения серии xStack DGS-3420 предоставляют сетям крупных предприятий и предприятий малого и среднего бизнеса (SMB) высокую производительность, гибкость, безопасность, а также многоуровневое качество обслуживания (QoS). Коммутаторы обеспечивают высокую плотность гигабитных портов для подключения рабочих мест, оснащены портами SFP и 10 Gigabit SFP+ и поддерживают расширенные функции программного обеспечения. Коммутаторы можно использовать в качестве устройств уровня доступа или агрегации с целью создания многоуровневой сетевой структуры с высокоскоростными магистралями и централизованным подключением серверов. Провайдеры услуг могут также использовать преимущества коммутаторов с высокой плотностью портов SFP (например, DGS-3420-28SC/26SC) для формирования уровня агрегации оптической сети (FTTB).

Виртуальный стек
Встроенная поддержка технологии Single IP Management позволяет коммутатору DGS-3420 стать частью виртуального стека и создать многоуровневую сетевую структуру с высокоскоростными магистралями и централизованным подключением серверов. В виртуальный стек объединяются устройства, расположенные в любой точке одного и того же сетевого домена, и используются дополнительные порты uplink 10-Gigabit для передачи внутристекового трафика на скорости 20 Гбит/с в режиме полного дуплекса.

Стекирование по топологии «кольцо»
В качестве альтернативы виртуальному стеку, в зависимости от используемой топологии стекирования – линейной или отказоустойчивого «кольца», пользователи могут использовать один или два порта 10 Gigabit Ethernet SFP+, для создания физического стека. В такой стек можно объединить до 12 коммутаторов серии DGS-3420 и получить, таким образом, до 576 портов Gigabit Ethernet.

Безопасность, производительность и доступность
Коммутаторы серии DGS-3420 предоставляют широкий набор функций безопасности, включая многоуровневые L2/L3/L4 списки контроля доступа и аутентификацию пользователей (802.1x) через на RADIUS сервере. Для повышения производительности и безопасности коммутаторы серии DGS-3420 обеспечивают поддержку VLAN, включая GVRP и стандарт 802.1Q. Для стабильной работы таких сетевых сервисов и систем как VoIP и ERP, а также проведения видеоконференций коммутатор поддерживает широкий набор функций QoS/CoS 2/3/4 уровней, которые гарантируют, что критичные к задержкам сетевые сервисы будут обслуживаться в приоритетном режиме. Для защиты коммутаторов от вредоносного трафика, вызванного активностью вирусов/червей, коммутаторы серии DGS-3420 предоставляют функцию D-Link Safeguard Engine, обеспечивающую безопасность, надежность и доступность сети. Функция управления полосой пропускания с шагом 64 Кбит/с позволяет ограничивать полосу пропускания для каждого порта. Функция управления полосой пропускания по потокам позволяет настраивать типы обслуживания на основе определенных IP-адресов или протоколов.

Поддержка технологии IPv6
Коммутаторы серии DGS-3420 поддерживают IPv6, включая такой функционал и протоколы, как IPv6 Tunnel, ICMPv6, DHCPv6, RIPng, и т. д. Благодаря портам 10-Gigabit и поддержке IPv6 серия DGS-3420 является экономически эффективным решением, обеспечивающим совместимость с требованиями, применяемыми к IPv6 сетям будущего.

Технология D-Link Green
Компания D-Link занимает ведущие позиции в развитии инновационной энергосберегающей технологии, не снижающей производительность и функциональные возможности устройства. Коммутаторы серии DGS-3420 поддерживают технологию D-Link Green, которая позволяет использовать режим сохранения энергии, Smart Fan, снизить тепловыделение, а также автоматически уменьшать энергопотребление в зависимости от длины кабеля. Функция энергосбережения обеспечивает автоматическое отключение питания неактивных портов. Функция Smart Fan обеспечивает автоматическое включение встроенных вентиляторов при определенной температуре, обеспечивая продолжительную, надежную и экологически безвредную работу коммутатора.

Характеристики

Интерфейс
• 20 портов 10/100/1000BASE-T
• 4 комбо-порта 10/100/1000BASE-T/SFP
• 4 порта SFP+

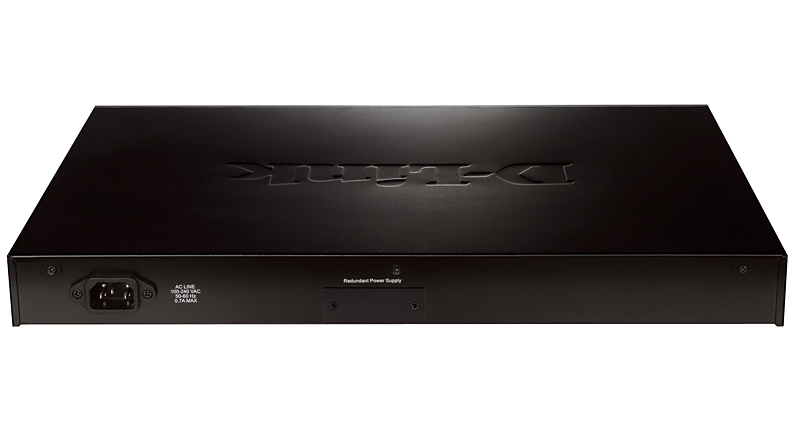

Резервный источник питания
DPS-500

Порты
• Консольный порт: RJ-45
• Управляющий порт: 10/100BASE-T
• Сигнальный порт
• Слот для SD-карты

Производительность
• Коммутационная матрица: 128 Гбит/с
• Скорость перенаправления пакетов: 95,24 Mpps
• Буфер пакетов: 2MB
• Таблица MAC-адресов: 16 K записей
• Таблица маршрутизации IPv4/v6: 1К/512 записей
• Размер таблицы коммутации L3 IPv4/v6: 2K/1K записей
• Размер Jumb - Frame: 13000 байт

Функции программного обеспечения
Возможности стекирования

• Поддержка виртуального стекирования
- D-Link Single IP Management
- До 32 устройств, объединенных в виртуальный стек
- Ширина полосы пропускания до 20 Гб
• Физическое стекирование
- Технология стека поддерживает «цепь» и «кольцо»
- Полоса пропускания до 40 Гб
- До 12 устройств на стек

Функции  уровня 2+
• Таблица MAC-адресов: 16K
• Управление потоком
- Управление потоком 802.3x
- Предотвращение блокировок HOL
• Размер пакетов Jumb - Frame: до 12 Кбайт
• IGMP snooping
• IGMP v1/v2/v3 Snooping
- IGMP v1/v2/v3 Snooping
- Поддержка до 960 Snooping групп
- IGMP Fast Leave на основе портов/хостов
• MLD Snooping
- MLD v1/v2 Snooping
- Поддержка до 480 Snooping групп
- MLD Snooping Fast Leave на основе хостов
• Spanning Tree
- 802.1D-2004 STP
- 802.1w RSTP
- Multiprocess RSTP
- 802.1Q-2005 MSTP
- Фильтрация BPDU
- Root restriction
• Функция Loopback Detection
• 802.3ad Link Aggregation
- Максимум 32 группы на устройство, до 8 портов в группе
• Совместимость с 802.3AX
• Зеркалирование портов:
- Поддержка 4 групп зеркалирования
- Режим One-to-One
- Режим Many-to-One
- Flow-based Mirroring
- RSPAN
• L2 Protocol Tunneling
• ERPS (Ethernet Ring Protection Switching)

VLAN
• VLAN Group
- Максимальное количество статических групп VLAN - 4K
- Максимальное количество динамических групп VLAN - 255
• 802.1Q Tagged VLAN
• 802.1v Protocol VLAN
• GVRP
• Функция Double VLAN (Q-in-Q)
- Port-based Q-in-Q S
- Selective Q-in-Q
• Функция MAC-based VLAN
• VLAN Trunking
• 802.1Qbb
• Voice VLAN


Функции 3 уровня
• Количество IP-интерфейсов: 256
• Loopback interface
• VRRP
• IPv6 Ready Phase 2
• IPv6 Tunneling 3
• Proxy ARP
• Gratuitous ARP

Маршрутизация 3 уровня
• До 1 К записей маршрутизации устройств с использованием протоколов IPv4/v6
    - Макс. 1K для маршрутов IPv4
    - Макс. 512 для маршрутов IPv6
• До 2K всех пересылаемых записей устройств по протоколам IPv4/v6 L3
    - Макс. 2K записей для IPv4
    - Макс. 1K записей для IPv6
• До 256 записей статической маршрутизации для IPv4, до 128 записей для IPv6
    - Поддержка ECMP / WCMP 3
• RIP v1/v2
• RIPng
• Маршрутизация на основе политик 3
• OSPF3
    - OSPF v2
    - OSPF Passive Interface
    - Stub/NSSA Area
    - OSFP Equal Cost Route

Многоадресная рассылка 3
• До 2K групп
• PIM-DM
• PIM-SM/PIM-SMv6
• Режим PIM Sparse-Dense
• IGMP v1/v2/v3
• MLDv1/v2

QoS (Quality of Service)
• 802.1p Class of Service (CoS)
• 8 очередей
• Обработка очередей
- Режим Strict
- Режим Weighted Round Robin (WRR)
- Режим Strict +WRR
• CoS на основе
- Порта коммутатора
- VLAN ID
- Очередей приоритетов 802.1p
- MAC-адрес
- IPv4/v6-адреса
- DSCP
- Типа протокола
- Класса трафика IPv6
- Метки потока IPv6
- Номера портаTCP/UDP
- Содержимого пакетов, определяемых пользователем
• Поддержка следующих действий для потоков
- Смена приоритета 802.1p
- Смена TOS/DSCP
- Управление полосой пропускания
- На основе портов (Ingress/Egress, минимум – 64 Кбит/с)
- На основе потока (Ingress, минимум – 64 Кбит/с)
• QoS по расписанию

ACL (Списки управления доступом)
• Ingress ACL: поддержка до 6 профилей и 256 правил на профиль
• Egress ACL: поддержка до 4 профилей и 128 правил на профиль
• ACL на основе
- Очередей приоритетов 802.1p
- VLAN ID
- MAC-адресов
- Ether Type
- IPv4/v6-адрес
- DSCP
- Типа протокола
- Номера порта TCP/UDP
- Класса трафикаIPv6
- Метки потока IPv6
- Содержимого пакетов, определяемых пользователем
• Статистика ACL
• ACL по расписанию
• CPU interface filtering

Безопасность
• SSHv2
• SSL v1/v2/v3
• Функция Port Security (до 64 MAC-адресов на порт)
• Управление широковещательным/ многоадресным / одноадресным штормом
• Traffic segmentation
• Функция IP-MAC-Port Binding
- Проверка ARP-пакетов
- Проверка IP-пакетов
- DHCP Snooping
- DHCPv6 и NDP Snooping
- До 500 записей на устройство
• D-Link Safeguard Engine
• DHCP Server Screening
• CPU Interface Filtering
• Предотвращение ARP Spoofing атак
• Защита от атак BDPU

AAA
• 802.1X
- Управление доступом на основе портов
- Управление доступом на основе хостов
- Динамическое назначение VLAN
• Управление доступом на основе Web (WAC)
- Управление доступом на основе порта
- Управление доступом на основе хоста
- Динамическое назначение VLAN
• Управление доступом на основе MAC-адресов (MAC)
- Управление доступом на основе порта
- Управление доступом на основе хоста
- Динамическое назначение VLAN
• Японский контроль доступа на основе WEB-интерфейса
• Microsoft NAP
- Поддержка 802.1X NAP
- Поддержка DHCP NAP
• Guest VLAN
• Аутентификация для доступа к коммутатору RADIUS и TACACS+
• Учетные записи с 4-мя уровнями привилегий

Управление
• Web-интерфейс
• Интерфейс командной строки (CLI)
• СерверTelnet
• Клиент Telnet
• TFTP-клиент
• ZModem
• SNMP v1/v2c/v3
• SNMP Trap
• System Log
• RMON v1
- Поддержка групп 1,2,3,9
• RMON v2
- Поддержка ProbeConfig
• sFlow
• LLDP/LLDP-MED
• BootP/DHCP-клиент
• Автонастройка DHCP
• DHCP Relay
• DHCP Relay Option 60; 61
• DHCP Relay Option 82
• DHCP-сервер
• Файловая система Flash
• Поддержка множества копий ПО (Multiple Images)
• Поддержка множества копий конфигураций (Multiple Configurations)
• Слежение за загрузкой CPU
• Команда отладки
• SNTP
• ICMPv6
• DHCPv6 Client
• DHCPv6 Relay
• DHCPv6 Server
• Доверенный хост
• Настройка MTU
• Microsoft® NLB Support
• UDP helper

OAM
• 802.3ah Ethernet Link OAM
• 802.3ah D-Link Extension: D-Link

DDM (Digital Diagnostics Monitoring)
Да

Unidirectional Link Detection (DULD)
• IEEE1588 Precision Time Protocol (PTP)
• Диагностика кабеля
• Connectivity Fault Management (CFM)
• ITU-T Y.1731

Green
• Сокращение энергопотребления в зависимости от статуса соединения и длины кабеля
• PoE по расписанию

D-Link Green 3.0 Technology
• 802.3az Energy Efficient Ethernet (EEE)1

Стандарты MIB/IETF
• RFC1213 MIB-II
• RFC1493 Bridge MIB
• RFC1907 SNMPv2 MIB
• RFC2571~2576 SNMP MIB
• RFC1271, 2819 RMON MIB
• RFC2021 RMON v2 MIB
• RFC2665 Ether-like MIB
• RFC2668 MAU MIB
• FC2674 802.1p MIB
• RFC2233, 2863 IF MIB
• RFC2618 RADIUS Authentication Client MIB
• RFC1724 RIP v2 MIB
• RFC2096 IP Forwarding Table MIB (CIDR)
• RFC2620 RADIUS Accounting Client MIB
• Ping MIB
• Traceroute MIB
• D-Link Private MIB
• RFC768 UDP
• RFC783 TFTP
• RFC 791 IP
• RFC 793 TCP
• RFC 826 ARP
• RFC854 Telnet
• RFC951, 1542 BootP
• RFC2068 HTTP
• RFC3056, 5214 IPv6 Tunnel
• RFC2138 RADIUS
• RFC2139 RADIUS Accounting
• RFC1492 TACACS
• RFC3176 sFlow
• RFC2598 DiffServ Expedited Forwarding

MTBF (Часы)
• H/W A2: 287763
• H/W B1: 293446

Уровень шума
• H/W A2: при рабочей температуре: менее 30°C: < 38.7dB 30°C и более: < 46.5dB
• H/W B1: макс. 48.9 dB, мин. 39.8 dB

Тепловыделение
• H/W A2: 200.5 БТЕ/час
• H/W B1: 155.837 БТЕ/час

Питание на входе
100-240 В переменного тока, 50/60Гц, внутренний универсальный источник питания

Макс. потребляемая мощность
• H/W A2: 48,8 Вт
• H/W B1: 44,9 Вт

Размеры
441мм x 310мм x 44мм

Вес
4,12 кг

Вентиляция
Smart Fan ( > 39˚ C: Высокая скорость; < 36˚ C: Низкая скорость)2

Рабочая температура
0-50°C

Температура хранения
-40-70°C

Рабочая влажность
10%-90% RH

Влажность при хранении
5% ~ 90% RH

Emission (EMI)
FCC Class A, CE Class A, VCCI Class A, IC, C-Tick

Безопасность
CB, cUL, LVD

Сертификаты
IPv6 Ready Logo Phase 2

Комплект поставки
• Коммутатор DGS-3420-28TC
• Кабель питания
• Консольный кабель (с разъемами RJ-45 и RS-232)
• 2 крепежных кронштейна для установки в 19-дюймовую стойку
• 4 резиновые ножки
• Руководство по установке
• Компакт-диск
1 Поддерживается аппаратной версией B1
2 По умолчанию установлена низкая скорость вентилятора. При температуре выше 40˚ C скорость вентилятора увеличивается и остается высокой до понижения температуры до 35˚ C.
3 Функционал доступен при обновлении ПО до версии 3.0 и выше

Сертификаты

Заказ

DGS-3420-28TC/B1A1 Управляемый стекируемый коммутатор 3 уровня с 20 портами 10/100/1000Base-T, 4 комбо-портами 100/1000Base-T/SFP и 4 портами 10GBase-X SFP+
DGS-3420-28TC/DC1 Управляемый стекируемый коммутатор уровня 3 с 20 портами 10/100/1000Base-T, 4 комбо-портами 100/1000Base-T/SFP, 4 портами 10GBase-X SFP+ и блоком питания постоянного тока DC
DGS-3420-28TC/UPS1 Управляемый стекируемый коммутатор уровня 3 с 20 портами 10/100/1000Base-T, 4 комбо-портами 100/1000Base-T/SFP, 4 портами 10GBase-X SFP+, функцией ИБП при подключении внешнего аккумулятора DC 12 В и возможностью его подзарядки

  Дополнительные продукты

Дополнительное программное обеспечение

DV-700-N25-LIC      D-View 7 с лицензией на 25 узлов
DV-700-N50-LIC      D-View 7 с лицензией на 50 узлов
DV-700-N100-LIC    D-View 7 с лицензией на 100 узлов
DV-700-N250-LIC    D-View 7 с лицензией на 250 узлов
DV-700-N500-LIC    D-View 7 с лицензией на 500 узлов
DV-700-N1000-LIC  D-View 7 с лицензией на 1000 узлов
DV-700-P5-LIC         D-View 7 с 5 лицензиями для промежуточных серверов
DV-700-P10-LIC       D-View 7 с 10 лицензиями для промежуточных серверов
DV-700-P25-LIC       D-View 7 с 25 лицензиями для промежуточных серверов
DV-700-P50-LIC       D-View 7 с 50 лицензиями для промежуточных серверов
DV-700-P100-LIC     D-View 7 со 100 лицензиями для промежуточных серверов


Дополнительные трансиверы 10-Gigabit SFP+
DEM-431XT
Трансивер 10 GBASE-SR SFP+, 80м: OM1 & OM2 MMF, 300м: OM3 MMF
DEM-432XT Трансивер 10GBASE-LR SFP+, 10км
DEM-433XT Трансивер 10GBASE-ER SFP+, 40км
DEM-435XT Трансивер 10GBASE-LRM SFP+, 220м: OM1 & OM2 MMF, 300м:OM3 MMF
DEM-436XT-BXU Трансивер 10GBASE-LR BiDi SFP+, 40 км, TX: 1270nm, RX: 1330nm
DEM-436XT-BXD Трансивер 10GBASE-LR BiDi SFP+, 40 км, TX: 1330nm, RX: 1270nm

Дополнительные трансиверы SFP
DEM-310GT
Трансивер SFP 1000BASE-LX , одномодовое оптоволокно, 10 км, 3,3 В
DEM-311GT Трансивер SFP 1000BASE-SX, многомодовое оптоволокно, 550 м, 3,3 В
DEM-312GT2 Трансивер SFP 1000BASE-SX, многомодовое оптоволокно, 2 км, 3,3 В
DEM-314GT Трансивер SFP 1000BASE-LH, одномодовое оптоволокно, 50 км, 3,3 В
DEM-315GT Трансивер SFP 1000BASE-ZX, одномодовое оптоволокно, 80 км, 3,3 В
DEM-330T Трансивер WDM SFP 1000BASE-BX, длина волны Tx:1550нм Rx:1310нм, одномодовое оптоволокно, 10км
DEM-330R Трансивер WDM SFP 1000BASE-BX, длина волны Tx:1310нм Rx:1550нм, одномодовое оптоволокно, 10км
DEM-331T Трансивер WDM SFP 1000BASE-BX, длина волны Tx:1550нм Rx:1310нм, одномодовое оптоволокно, 40км
DEM-331R Трансивер WDM SFP 1000BASE-BX, длина волны Tx:1310нм Rx:1550нм, одномодовое оптоволокно, 40км
DEM-211 SFP-трансивер, 100BASE-FX, многомодовое оптоволокно, 2 км, 3,3 В
DEM-210 SFP-трансивер, 100BASE-FX, одномодовое оптоволокно, 15 км, 3,3 В
DEM-220T Трансивер WDM SFP 100BASE-BX, длина волны Tx:1550нм Rx:1310нм, одномодовое оптоволокно, 20км
DEM-220R Трансивер WDM SFP 100BASE-BX, длина волны Tx:1310нм Rx:1550нм, одномодовое оптоволокно, 20км
DEM-302S-BXD   1000BASE-BX, длина волны Tx:1550нм, Rx:1310нм, одномодовое оптоволокно, 2км
DEM-302S-BXU   1000BASE-BX, длина волны Tx:1310нм, Rx:1550нм, одномодовое оптоволокно, 2км
DEM-302S-LX  1000Base-LX,  одномодовое оптоволокно, 2 км
DGS-712  Модуль SFP с 1 портом 1000Base-T для витой пары

Дополнительные кабели 10 Gbps SFP+
DEM-CB100S
1 м кабеля 10-GbE SFP+
DEM-CB300S 3 м кабеля 10-GbE SFP+
DEM-CB700S 7 м кабеля 10-GbE SFP+

Резервные источники питания
DPS-500A Резервный источник питания для коммутаторов (140 Вт)
DPS-500DC/B Резервный источник питания DC для коммутаторов (140 Вт)

1 Кабель для стекирования и SD-карта не входят в комплект поставки.

Изображения

DGS-3420-28TC/B
Вид спереди
Вид сзади

Загрузки

Смотрите также
